粉末ポリカルボキシレートの超塑性剤を生産する方法は？

粉末ポリカルボキシレート超塑性剤の調製プロセスには、通常、原材料の選択、反応重合、粉末化処理、包装、貯蔵などの重要なステップが含まれます。

粉末ポリカルボキシル酸超塑性剤の調製は、高品質のカルボン酸モノマーと適切な量の添加物の選択から始まります。カルボン酸モノマーには、通常、メチルビニルエーテルポリオキシエチレンエーテル、アクリル酸、アクリル酸または無水マレイチン（エステル）、アクリル酸ナトリウムスルホン酸ナトリウムなどが含まれます。これらのモノマーは、優れた性能を備えたポリカルボン酸超酸化物剤を生成するために重合することができます。イニシエーター（ペルサル酸アンモニウムなど）や鎖伝達剤（メルカプト酢酸やメルカプトプロピオン酸など）などの添加剤は、重合プロセスにおいて重要な役割を果たし、重合反応と生成物の構造を制御します。

選択したカルボン酸モノマーと添加物を特定の割合で混合した後、反応重合が実行されます。重合プロセス中、反応温度、反応時間、添加剤の投与量を厳密に制御する必要があります。通常、ポリオキシエチレンエーテル、アクリル酸、アクリル酸または無水マレイン酸（エステル）およびメタクリル酸ナトリウムの水溶液では、特定の方法で添加され、イニシエーター、メルカプト酢酸またはメルカプトプロピオン酸として使用されます。重合反応は、20〜60度の温度で行われます。イニシエーターは90〜180分以内に添加され、反応が完了した後、水酸化ナトリウム溶液で8〜9のpHに対する中和を加えて、ポリカルボン酸超塑性剤高レンジの水還元剤の母液を得ます。

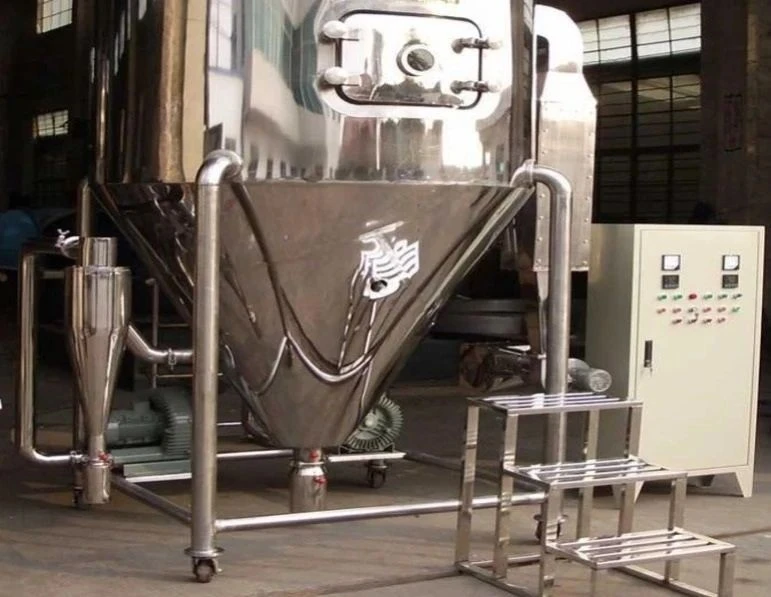

得られたポリカルボキシル酸超塑性剤母液は、その安定性と貯蔵パフォーマンスを向上させるために粉末化処理を受けます。一般的な粉末化処理方法には、スプレー乾燥と凍結乾燥が含まれます。スプレー乾燥には、スプレーノズルを使用してポリカルボン酸マザー液を非常に細かい液滴に分散させます。これは、乾燥のために乾燥培地（熱気）と接触し、最終的には粉末形式のポリカルボン酸超塑性剤をもたらします。スプレー乾燥プロセス中に、粘度が高く、壁への容易な接着、耐熱性の悪さ、燃焼が容易な現象を避けるために、母液の濃度、摂食速度、入口温度などのパラメーターを慎重に制御する必要があります。凍結乾燥には、母液を低温で固体状態に凍結し、真空条件下で水分を昇華させて粉末生成物を得ることが含まれます。

粉末化されたポリカルボキシレート超塑性剤は、その品質と性能を確保するためにパッケージ化および保存する必要があります。一般的なパッケージングフォームには、袋詰めおよびバルクパッケージが含まれます。貯蔵条件には、乾燥、水分防止、光の回避が必要です。優れたパッケージングとストレージ条件は、製品の貯蔵寿命を延長し、アプリケーション中に優れたパフォーマンスを確保できます。

高性能で環境に優しい混合物としての粉末ポリカルボン酸超塑性剤は、具体的な工学に幅広い用途の見通しを持っています。厳格な準備プロセスと品質制御により、優れた粉末型ポリカルボン酸スーパープラスチャイザー製品を生産できます。将来的には、テクノロジーの継続的な進歩と市場の詳細な拡大により、粉末型ポリカルボキシレート超塑性剤は、より多くの分野で重要な役割を果たし、具体的な産業の緑の変換と持続可能な開発に貢献します。
